会社情報リブにRを付加し鋳造欠陥回避
| 課題 | 割れ(クラック) / 湯回り |
|---|---|
| 提案効果 | 品質向上 / 鋳造欠陥回避 |
Before
切削加工品からロストワックスへ工法変換を行う際、リブの根本部分にRがないと、角部分に圧力がかかることで、クラックが発生する恐れがあります。また、クラックだけでなく、リブが折れるなどの不良に繋がる可能性もあり、改善が必要でした。 After

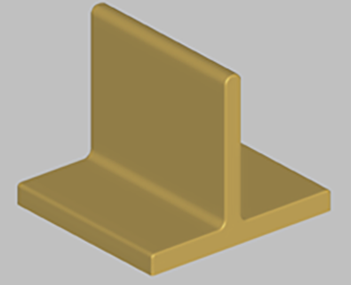

ロストワックスへ工法変換を行うにあたり、リブの根本部分にRを設けました。Rを設けることで湯回りがよくなり、割れやクラックの発生を回避することが可能です。また、Rをつけることは強度UPにもつながり、耐久性が求められる場合は必須の設計方法となります。
ポイント
ポイント
切削加工からロストワックスへ工法を変更する場合、ロストワックスで湯回り不良をはじめとした鋳造欠陥が発生しないよう、形状を最適化する必要があります。当事例のようにリブが搭載される場合は、湯回りに特に注意する必要があります。
