ロストワックスの「向く部品」と「向かない部品」とは？

ロストワックス鋳造は万能ではありません。強みが活きる部品では大きなコストダウンと品質向上につながりますが、条件によっては他工法のほうが適すこともあります。まずメリット・デメリットを整理し、最後に見極め方をまとめます。

▶ロストワックス鋳造の基礎知識まとめはこちら

ロストワックス鋳造のメリット

• 複雑形状・三次元形状を一体で成形できる ― 例えば、従来は複数部品を溶接していたブラケットを、一体鋳造して部品点数と工数を減らせます。
• 寸法精度が高く、鋳肌が美しい ― 一般的な鋳物より精度が高く、表面はなめらかな梨地肌。
• 難削材・高融点材に対応 ― ステンレスや炭素鋼など、削りにくい・融点の高い金属も鋳造できます。
• 抜き勾配が不要、アンダーカットも可能 ― 割り型では抜けない形状もつくれ、設計の自由度が高い。
• 金型が安価で半永久 ― ワックス用金型のためダイカスト金型より安価。設計変更時の修正もしやすい。
• 小ロットに向く ― 初期投資が抑えられ、少量生産から採用しやすい。
• 機械加工の工数・取り代を減らせる ― ニアネットシェイプで仕上がるため、後加工を最小化できコストが下がる。

▶一体化・軽量化のVA・VE事例はこちら
▶ロストワックス鋳造でできるアンダーカット形状はこちら

ロストワックス鋳造のデメリット

• 超大量生産ではランニングコストが上がる ― 鋳型が1回ごとの使い捨てのため、数が増えるほど型コストが積み上がります。極端な大量生産はダイカストなどが有利な場合があります。
• 大型部品には制限があります。鋳型強度の関係で、非常に大きな部品には不向きな場合があります。
• 初期に鋳造方案の検討が必要 ― 湯道・ツリー設計などのノウハウが品質を左右します。逆に言えば、経験のあるメーカー選びが重要です。
• 単純形状では割高になりやすい ― 形状が単純で精度要求も低い部品では、削り出しや他工法のほうが安いことがあります。

これらのデメリットの多くは、部品が向いているかどうかの見極めとメーカーの工法選定力でカバーできます。

▶ロストワックス鋳造とダイカスト鋳造の違いはこちら
▶ロストワックスの鋳造欠陥についてはこちら

他工法との比較

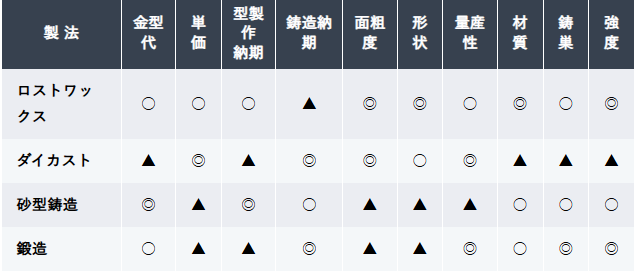

金属部品の製造にはさまざまな加工方法がありますが、それぞれ強みと弱みがあります。下表は、ロストワックス製法と主要な3つの工法（ダイカスト、砂型鋳造、鍛造）を比較したものです。

ロストワックス製法は、「納期にはある程度の余裕があるが、他の工法では作れない複雑な形状や高精度・高強度の部品を、金型コストを抑えて小〜中規模に量産したい」という場合に、最もバランスの取れた最適な選択肢となります。

▶ロストワックス鋳造とダイカスト鋳造の違いはこちら

向くケース／向かないケース

向いている部品は、複雑形状・三次元形状、難削材や高融点材、複数部品を一体化したい、小ロット〜中ロット、美観や寸法精度が必要 、これらに当てはまるほどメリットが大きくなります。

向かないことがある部品は、単純形状で精度要求が低い、極端な大量生産、非常に大きな部品 、この場合は砂型・ダイカスト・切削などのほうが適すことがあります。

▶自社の部品に最適な工法を選ぶ「最適工法選定」はこちら

「向かないかも」というときこそ、太陽パーツへ

太陽パーツの強みは、ロストワックスのメーカーであると同時に、ダイカストや砂型・切削など複数工法を熟知し、部品商社として最適なつくり方を選定できる点にあります。つまり「ロストワックスが向かない」と判断した場合でも、別の工法でのご提案が可能です。

「この部品はどの工法が一番安く・確実か」を、現行の図面や仕様をもとに中立的にご提案します。デメリットを承知のうえで最適解を出せるのが、複数工法を持つ太陽パーツならではの価値です。

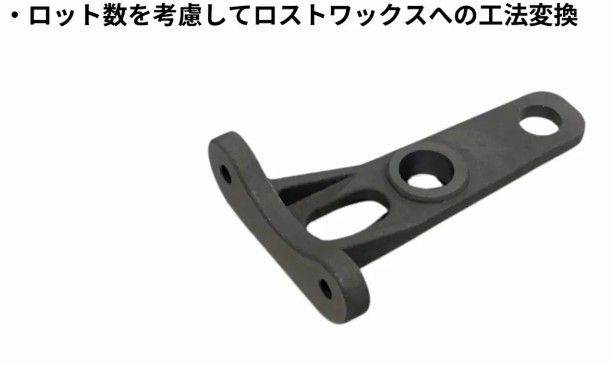

事例： 産業機器用シャフトホルダー
（材質：S45C／溶接による複合品 → ロストワックスで一体化しコスト50％削減）

一般産業機器（省力機器）について、ロストワックスへ工法転換した事例です。従来、お客様はSPCCをレーザーカットし、板金で曲げ、旋盤加工で用意した部品も含めて溶接、最後に精度の必要な部分を機械加工しておりましたが、コスト面に課題感を持っておられました。

そこで当社より、ロット数などの条件を鑑みて、ロストワックスへの工法転換をご提案しました。ロストワックス化にあたり機械加工を施す箇所は精度が必要な部分のみにし、鋳放し面（金型の肌のまま使う面）を増やす事により、より大幅なコストダウンに取り組みました。その結果、約50%のコストダウンを実現することができ、お客様に大変ご満足いただきました。

▶産業機器用シャフトホルダーについてはこちら
▶工法変換・製品事例はこちら
▶VA・VE事例はこちら

まとめ

ロストワックスは、複雑形状・難削材・小ロットで真価を発揮する一方、大量生産や大型・単純形状では他工法が有利なこともあります。大切なのは「自社の部品に本当に向いているか」を見極めること。複数工法を扱う太陽パーツなら、向き・不向きを正直に判断し、最適な工法をご提案します。
複雑形状・難削材・小ロットの精密部品でお困りの際は太陽パーツにご相談ください。
