リブ形成による鋳造欠陥の回避と品質向上
課題 | 歪み / 強度 / 湯回り |
---|---|
提案効果 | 品質向上 / 鋳造欠陥回避 |

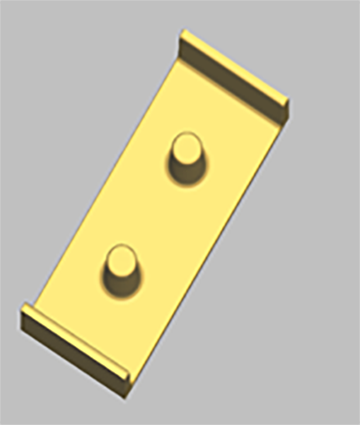

Before
お客様より頂戴した図面において、製品内に単独でボス形状がありました。ボスが存在すると、湯回りが悪くなり、湯回り不良発生リスクが高くなるとともに、局所的に肉厚となり歪みが発生する原因となります。湯回り不良や、歪みは形状不良や寸法精度の低下につながりますので、改善が必要でした。After

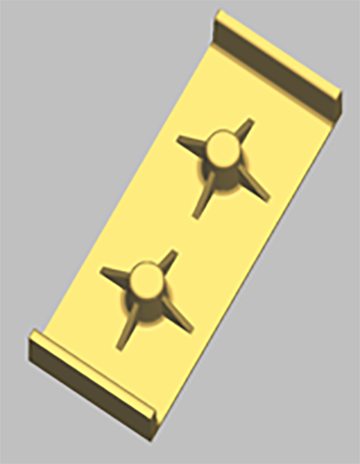

湯回り不良と歪みを回避するため、内壁とボスとをつなぐリブを形成しました。湯流れ方向と平行なリブを追加する事により、湯道が増え、流動長も短くなるため、ボスへの湯回りが改善されます。さらに、リブがあることで補強され強度がUPし、歪み防止を実現することができました。
ボスがあると、湯回り不良発生リスクが高くなり、歪みが発生する原因となります。リブを形成することで鋳造欠陥を回避し、品質の向上を実現することが可能です。
