ボス形状変更による鋳造欠陥回避と品質向上
課題 | 鋳巣 / 割れ(クラック) / 溶損 |
---|---|
提案効果 | 品質向上 / 鋳造欠陥回避 |
Before

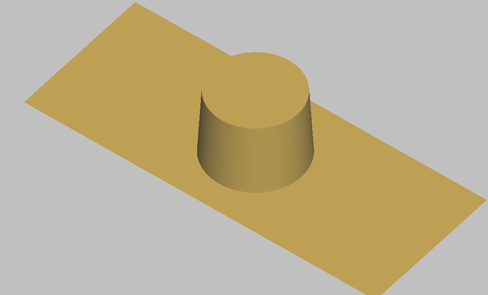

平面にボスがあるため根元Rがつけれなくなっていました。製品に角があると、湯流れが悪くなったり、離型しにくくなったりなどダイカストでは不利な部分が発生してしまいます。その結果として根元部分が弱く折れる可能性がありました。After

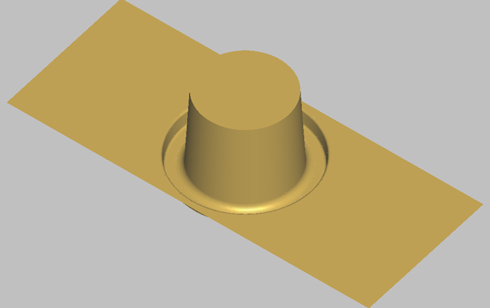

ボスに一段、段差を設けて根元Rを設置しました。それにより、湯流れもよくなり、離型もしやすくなります。その結果、強度が非常に向上しました。
製品に角があると、湯流れが悪くなったり、離型しにくくなり、強度が弱くなってしまいます。根本Rをつけることで上記問題を解決でき、強度などの品質を向上させると同時に、再製作回避によるコストダウンを実現することも可能です。
