ダイカスト鋳造 コストダウンNaviの
ダイカスト加工VA・VE事例

抜き勾配の最適化でカジリ回避

課題
提案効果 品質向上 / 鋳造欠陥回避
抜き勾配の最適化でカジリ回避

Before

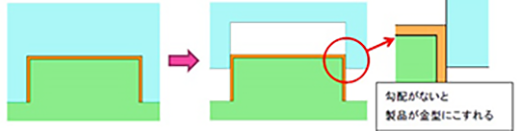

切削品からの工法変換に伴い、お客様より頂戴した図面において、抜き勾配(角度)が無く、金型から離型時に製品と金型が擦れ、傷(カジリ)がつく恐れがありました。通常、切削品や鋳物では抜き勾配が不要ですが、ダイカストにおいては工法上、抜き勾配を設ける必要があり、改善が必要でした。
抜き勾配の最適化でカジリ回避

After

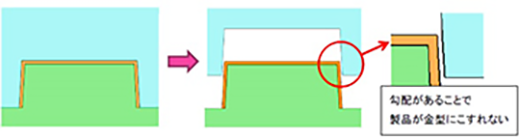

ダイカストにおいては、抜き勾配は必須となります。抜き勾配を付けることにより、金型からの離型性がよくなり、製品の傷を抑えることができます。今回の事例でも抜き勾配を設定し、傷をつけることなく、製品をつくることができました。

ポイント

ダイカストには抜き勾配など、ダイカスト特有の設計時におけるポイントが多数存在します。切削などから工法変換する場合には、その点を考慮して、従来の設計を変更する必要があります。ダイカストの設計のことならダイカスト鋳造のプロであるダイカスト鋳造コストダウンNaviを運営する太陽パーツにご相談ください。
