リブへのR付加による割れの防止
課題 | 割れ(クラック) |
---|---|
提案効果 | 品質向上 / 鋳造欠陥回避 |
Before

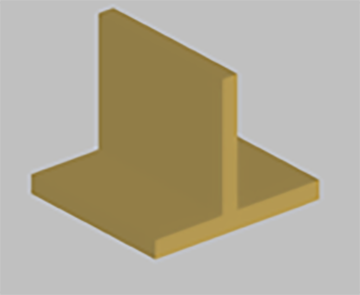

お客様より、リブが必要な製品の図面を頂戴しました。当図面では、リブの先端と根元が角になっており、ダイカスト鋳造の際、角部分に圧力がかかり、根元からの折れや割れの発生リスクがありました。また、角形状の場合、注湯時に金型にも衝撃がかかりやすくクラックが発生しやすく低寿命になるリスクもあり、改善が必要でした。After

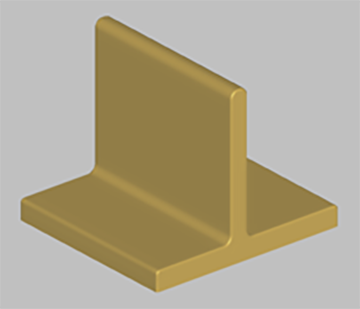

リブの折れや割れを回避するため、リブの先端及び根本にRを付けました。Rをつけることにより湯流れが改善され衝撃を避けることができるため、割れの防止とさらに強度UPにつなげることが可能となります。金型についても同様に、衝撃を分散できるため、高寿命化を実現することができました。
リブの先端と根元が角になっていると、ダイカスト鋳造の際に、根元からの折れや割れの発生リスクがあります。リブの先端及び根本にRを付けることで、湯流れの改善と衝撃の回避につながり、強度向上を実現することができます。
