ゲート位置変更による欠け込みの防止

課題 欠け込み
提案効果 品質向上
ゲート位置変更による欠け込みの防止

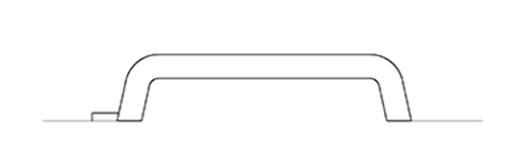

Before

当事例のお客様においては、従来のダイカストメーカー様で、ゲートのトリミング時、製品部分まで欠け込んでしまうことがありました。これは、製品の端面へゲートを設置したことにより発生していたため、設計変更が必要でした。
ゲート位置変更による欠け込みの防止

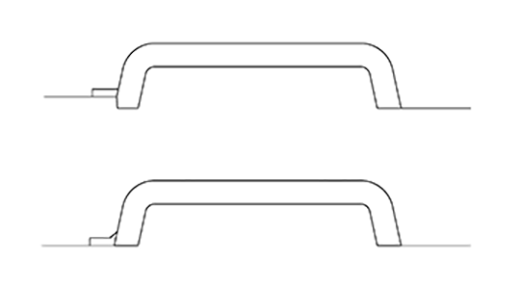

After

製品の端面へゲートを設置したことが原因となり欠け込みが発生していたため、ゲートの設置位置を変更する必要がありました。ゲートは金型分割面に設置されるため、金型分割面を変更することが有効です。他に、C面付けを行うことで切断位置を製品から離し、欠け込みを防止することも有効であり、当事例にて採用しました。

ポイント

製品の端面へゲートを設置すると、製品の欠け込みが発生してしまう場合があるため、ゲートの位置には気を付ける必要があります。また、欠け込みを防止する方法として、C面付けを行うことで切断位置を製品から離すという方法もあります。
