砂型鋳造
鋳物砂で作られた鋳型（砂型）に溶湯を流し込んで成形し、冷却後にその鋳型を壊して製品を取り出す砂型鋳造。
試作・量産いずれにも対応可能ですが、型費を抑え型製作期間を短くすることができる事から、アルミの砂型鋳造に関してはダイカスト量産前の試作としても採用されています。また、中空など複雑形状部品も得意としています。
こんな場合に最適な工法です!
- 10個ほどの試作品
- 数十～数百個の小ロット量産
- ダイカスト量産前の試作を低コスト・短納期で実施したい
- 中空、薄肉、自由曲面、深溝などをもつ複雑形状部品
- もともと複数部品で構成されていた製品の一体化
他の鋳造法との比較
砂型鋳造と他の鋳造法を比較すると、下表のようになります。
鋳造法を選定する際に、ぜひ参考にしていただければと思います。
| 製法 | 型・生産性 | 試作・量産 | 形状 | その他 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型費 | 型製作期間 | 鋳造＋冷却時間 | 試作 | 量産 | 形状自由度 | 中空部品 | 薄肉 | 鋳肌 | 精度 | 歩留まり | 機械的性質 | 材料自由度 | |
| 砂型鋳造 | ◎ | ◎ | ▲ | ◎ | ▲ | ◎ | ◎ | ▲ | ▲ | ▲ | ▲ | ▲ | ◎ |
| ダイカスト | ▲ | ▲ | ◎ | ▲ | ◎ | ◎ | ▲ | ◎ | ◎ | ◎ | ◎ | ▲ | ○ |
| 低圧鋳造 | ○ | ○ | ▲ | ○ | ▲ | ◎ | ◎ | ▲ | ○ | ○ | ○ | ◎ | ○ |
| グラビティ鋳造 (重力金型鋳造) | ▲ | ▲ | ▲ | ○ | ○ | ◎ | ◎ | ○ | ◎ | ○ | ○ | ○ | ▲ |
| 石膏鋳造 | - | - | ◎ | ◎ | ▲ | ◎ | ◎ | ◎ | ◎ | ◎ | ▲ | ▲ | ○ |
| 消失模型鋳造 (ロストワックス) | ▲ | ○ | ○ | ○ | ▲ | ◎ | ◎ | ○ | ○ | ○ | ○ | ▲ | ◎ |
当社の砂型鋳造についてご紹介！
ここからは、当社の砂型鋳造の特徴をご紹介します。
多様な材質に対応可能！
CastingNaviを運営する太陽パーツによる砂型鋳造では、アルミ・鉄・ステンレスなど様々な材料の鋳物に対応可能です。また、鋳物材質とは別材質の部品を鋳型内に置いて溶湯を流し込み、鋳物と一体化させる「鋳ぐるみ」も実績がございます。
砂型鋳造～機械加工～表面処理までワンストップ対応！
当社は、砂型鋳造だけでなく、その後の機械加工や表面処理までワンストップで対応している点が大きな特徴です。そのため、お客様が新たな別の外注先を手配する必要が無く、当社が完成品でお届けすることができるため、リードタイム短縮にもなります。
手のひらサイズから 1,000mmの大物まで対応可能！
当社なら、手のひらサイズの小物から、1,000mmの大物まで、様々なサイズに対応可能です。また、重量で言えば150kg程度まで、肉厚は2～100mmまで、薄肉・厚肉と問わず実績がございます。
“中国価格”＆“日本品質”
当社の最大の特徴が、“中国価格”＆“日本品質”。中国にある協力企業から調達するため、圧倒的なコストダウンを実現することができます。海外調達というと、品質を心配される方も少なくありませんが、当社が責任を持って品質検査・測定を行ったうえで納品いたしますので、ご安心ください。
砂型鋳造の製造事例
CastingNaviを運営する太陽パーツが過去に製造した砂型鋳造品をご紹介します。
-
自動梱包機向け アルミ鋳物フレーム工 法 : 砂型（アルミ） 材 質 : AC7A 業 界 : 自働梱包機器 -

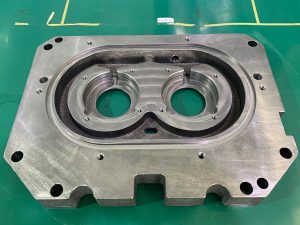

PLATE（小）
工 法 : 砂型（鉄） 材 質 : FCD450 業 界 : 真空ポンプ -

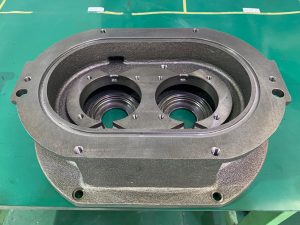

PLATE MOTOR
工 法 : 砂型（鉄） 材 質 : FCD450 業 界 : 真空ポンプ -

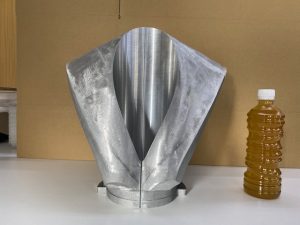

自動梱包機器向け FORMER
工 法 : 砂型（アルミ） 材 質 : AC7A 業 界 : 自働梱包機器 -

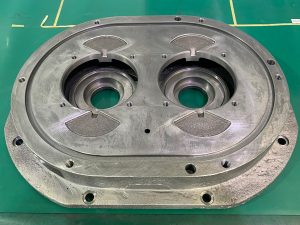

PLATE（大）
工 法 : 砂型（鉄） 材 質 : FCD450 業 界 : 真空ポンプ -

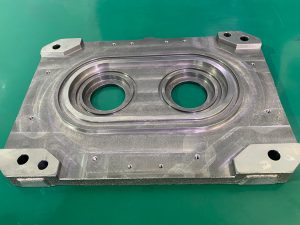

HOUSING PLATE MOTOR
工 法 : 砂型（鉄） 材 質 : FCD450 業 界 : 真空ポンプ -

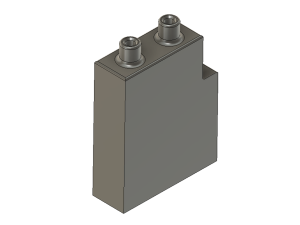

医療機器向け放熱ブロック（インサート部品）
工 法 : 砂型（アルミ） 材 質 : AC4C-T6 業 界 : 医療機器 -

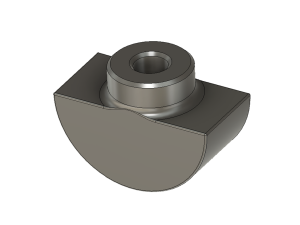

医療機器向けバランスウェイト
工 法 : 砂型（鉄） 材 質 : FC200 業 界 : 医療機器 -

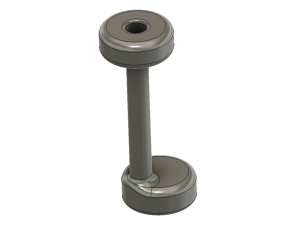

電気機器向けアーム
工 法 : 砂型（アルミ） 材 質 : AC4C-T6 業 界 : 電力（受配電システム）
砂型鋳造に関する技術情報・技術コラム
鋳造のプロフェッショナルであるCastingNaviを運営する太陽パーツが、砂型鋳造の特徴や他鋳造法との違いなど、砂型鋳造に関する技術情報をまとめております。
お気軽にご相談ください
鋳造品のサプライヤ―を探している、既存の鋳造品について技術的な相談をしたい、新規の鋳造品の開発・設計について相談したい、既存工法のコストやサイクルタイムに悩んでおり鋳造への工法転換を検討している、などのお困りごとがありましたら、鋳造のプロフェッショナルであるCastingNaviを運営する太陽パーツにお気軽にご相談ください。
